Échangeurs de chaleur en téflon de 1200 mm résistant aux acides, aux alcalis et aux solvants organiques

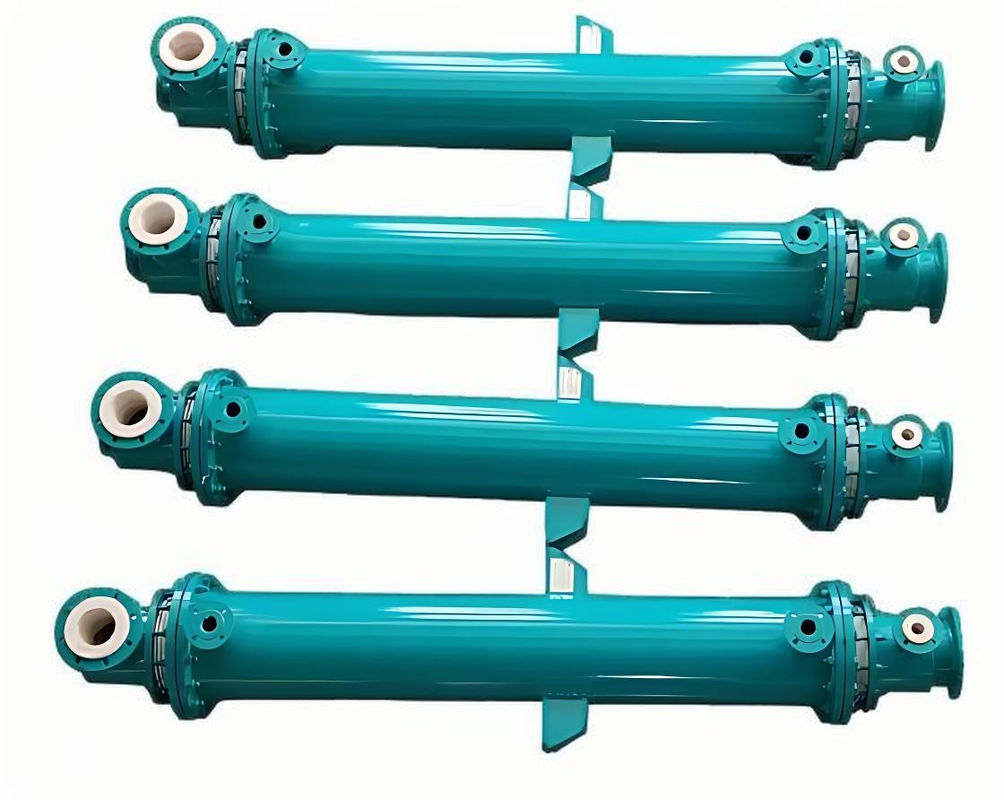

Échangeur de chaleur en tube de téflon XKXG-LG résistant aux acides, aux alcalis et aux solvants organiques

Structurellement, un échangeur de chaleur en coque et en tube se compose principalement des parties suivantes: une coque simple circulaire, qui est responsable de la
Le faisceau de tube de transfert de chaleur qui transfère la chaleur, la plaque de tube utilisée pour fixer le faisceau de tube et séparer le fluide,et composants auxiliaires tels que des déflecteurs (également appelés déflecteurs) et des boîtes à tubes qui améliorent l'efficacité de l'échange thermiqueParmi ces composants, le boîtier est équipé d'un faisceau de tubes dont les deux extrémités sont fixées fermement à la feuille de tube.l'un est le fluide du côté du tube qui coule à l'intérieur du faisceau du tubePour améliorer l'efficacité de transfert de chaleur du fluide en dehors du tube,Plusieurs déflecteurs sont généralement installés à l'intérieur de la coqueCes déflecteurs peuvent augmenter la vitesse de débit du fluide du côté de la coque et forcer le fluide à passer à travers le faisceau de tubes plusieurs fois latéralement,intensifier ainsi l'état de débit turbulent du fluide et améliorer efficacement le coefficient de transfert de chaleur.
L'échangeur de chaleur à coque et à tube développé par notre société avec des droits de propriété intellectuelle indépendants montre des performances remarquables
Avantage: ce produit présente non seulement une excellente résistance aux acides, aux alcalis et aux solvants organiques, mais fonctionne également de manière stable dans des conditions de température extrêmement élevées et basses.C'est une solution idéale d'échange thermique dans le domaine industriel.

L'échangeur de chaleur tube-et-tube, également connu sous le nom d'échangeur de chaleur en coque et en tube,est un équipement d'échange thermique de type cloisonnage dont la paroi du faisceau de tubes est enfermée dans la coque comme surface de transfert de chaleurCet équipement est largement utilisé pour sa simplicité de structure et sa fiabilité de fonctionnement.

Caractéristiques:

1. Ce produit est fabriqué à partir de matériaux perfluorés,qui a une résistance extrêmement élevée aux intempéries et peut résister à l'érosion de divers solvants organiques et de milieux corrosifs tels que les acides et les alcalis forts, assurant ainsi la durabilité du produit dans des environnements difficiles.

2Le coefficient de frottement du faisceau de tubes est ultra-faible, ce qui signifie que le produit n'est pas facile à étalonner pendant l'utilisation, ce qui prolonge considérablement la durée de vie du produit.

3Excellente résistance à la pression, plage de pression de travail -0,01 MPa –0,80 MPa.

4Utilisation d'une paroi de tube ultra-mince, efficacité élevée de transfert de chaleur, stabilité à long terme, amélioration efficace de l'utilisation de l'énergie.

5Une longue durée de vie, atteignant 8-10 ans, réduisant considérablement la fréquence des remplacements et de l'entretien.

6Utilisez des matières premières importées pour assurer la qualité du produit et ne vous inquiétez pas.

7Nous comprenons que les besoins de chaque client sont uniques, nous offrons donc une variété de formats de produits qui peuvent être adaptés aux besoins spécifiques du client.

présentation détaillée du produit

1.Sélage mécanique, facile à démonterSélage mécanique est un composant important des équipements de puissance de fluide.Sa fonction principale est d'empêcher la fuite du milieu de travail dans l'équipement mécanique et l'intrusion d'impuretés externes.

La facilité de démontage est une caractéristique importante des joints mécaniques, permettant de retirer rapidement et facilement les composants des joints pour l'entretien, le remplacement ou la mise à niveau des équipements.Non seulement cela permet d'économiser du temps d'entretien et de réduire l'intensité du travail, mais réduit également le risque de dommages pouvant être causés par un mauvais fonctionnement.

2Matériau d'étanchéité

anneau d'étanchéité en PTFE: fait de fluor pur transformé en forme, d'une dureté appropriée, étroitement assorti avec la couture de la plaque d'extrémité (plaque de tube), résistant à divers solvants chimiques,température élevée et basse, sûre et fiable

Accrochage: le joint est en caoutchouc fluoré, scelle la coque et est facile à démonter;

3.Tête (boîte à tuyaux):

La structure de base de la tête est en acier et est fabriquée par un procédé de moulage pour assurer la stabilité structurelle et la durabilité du produit.nous moulons la couche intérieure avec une couche de polytétrafluoroéthylène (PTFE), ce qui améliore considérablement la résistance à la corrosion du produit.

La paroi intérieure de la tête est lisse, ce qui réduit le frottement et l'adhérence pendant le débit du matériau et assure une transmission efficace et lisse du fluide.

Spécialement conçu pour une utilisation dans des environnements industriels difficiles, il peut maintenir l'intégrité de la structure contre les dommages dans la plage de -0,1 MPa-1 MPa.

Il a une excellente résistance aux solvants chimiques et peut résister efficacement même aux produits chimiques hautement corrosifs tels que les acides et les alcalis forts.Sa résistance à la corrosion chimique assure la sécurité et la fiabilité dans les, pharmaceutique et autres industries.

4.Flanche à boucle, facile à installer

La bride en boucle, un procédé d'installation pratique et rapide, offre une méthode flexible et efficace pour la solution de raccordement de tuyaux.permettant un mouvement axial du tuyau lors du déplacement de l'installation et du réglage de l'angle, simplifiant ainsi le processus d'alignement, réduisant considérablement la difficulté d'installation.

5.Noyau échangeur de chaleur

Cet appareil utilise une structure de support interne conçue qui est suspendue à l'échange à l'intérieur de la cavité principale du corps de l'appareil.une partie supérieure Il se compose d'un disque fixe et de plusieurs tiges reliant les deux disquesLes plaques fixes supérieures et inférieures sont respectivement placées aux deux extrémités du boîtier.Afin d'améliorer l'efficacité du transfert de chaleurCette conception ne change pas seulement la direction du flux du fluide et crée une turbulence pour favoriser le transfert de chaleur,mais fournit également le soutien nécessaire pour le faisceau de tubesEn outre, en étant équipé d'une entrée d'eau de refroidissement et d'une sortie d'eau de refroidissement, ce dispositif d'échange thermique peut absorber efficacement la chaleur en utilisant le refroidissement par eau.Ce mécanisme de refroidissement par eau assure un meilleur effet de refroidissement, améliorant ainsi les performances thermiques de l'ensemble du système

6Forage CNC de feuilles de tubes avec une grande précision

Les feuilles de tubes PFA utilisent un forage précis commandé par ordinateur pour former une disposition d'ouverture circulaire.en veillant à ce que les centres de chaque trou soient au moins jusqu'à 8 mmL'épaisseur des plaques d'extrémité est également strictement spécifiée, en veillant à ce qu'elle ne soit pas inférieure à 60 mm.couplée à un équipement de soudage amélioré et amélioréCette série de mesures d'optimisation nous permet d'intégrer les tubes échangeurs de chaleur et les feuilles de tubes dans un seul processus, assurant la résistance globale de la structure,prévenir efficacement tout risque potentiel de fuite, et de garantir les performances de sécurité du produit.
