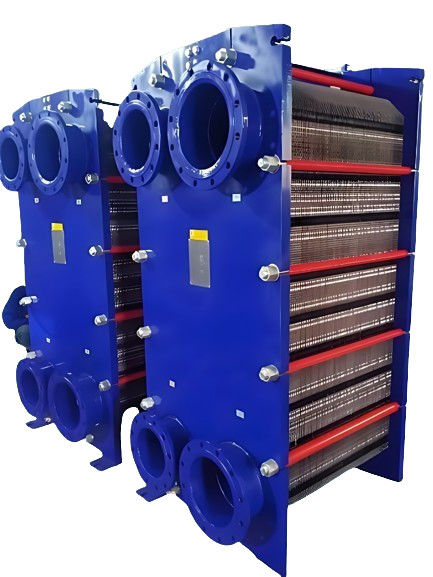

Équipement d'échangeur de chaleur en plaque métallique ondulée à plusieurs couches empilées Haute efficacité

L'échangeur de chaleur en plaque est un équipement d'échange de chaleur à haut rendement composé de plaques métalliques ondulées multicouches empilées

Introduction à l'échangeur de chaleur à plaque
L'échangeur de chaleur à plaques est un équipement d'échange de chaleur à haut rendement composé de plaques métalliques ondulées multicouches empilées.une série de canaux d'écoulement rectangulaires étroits sont formésCette conception est particulièrement adaptée aux besoins d'échange thermique des systèmes liquide-liquide et vapeur liquide.
Les échangeurs de chaleur à plaques sont connus pour leur efficacité élevée d'échange de chaleur, leur faible consommation d'énergie, leur conception compacte et leur petite taille.ils sont donc largement utilisés et ont une longue durée de vieSa capacité de transfert de chaleur est meilleure que celle des appareils d'échange de chaleur tubulaires traditionnels dans les mêmes conditions de chute de pression, et il peut atteindre un taux de récupération de chaleur de plus de 90%

structure du produit

présentation détaillée du produit

1.Stamperie et moulage uniques de plaques

Après pressage unique par un équipement hydraulique spécial, l'ensemble du processus de blanchiment est terminé en une seule fois.nous avons utilisé la technologie de revêtement souple pour assurer la haute précision et l'excellente qualité de la feuille formant, avec une surface lisse sans rayures ni vergetures, et réduit efficacement les contraintes générées lors du pressage.La réduction de l'épaisseur est uniforme sur chaque panneau et la profondeur de corrugation reste uniformeEn même temps, il n'y a pas de zones sur-emboutées sur le panneau, ce qui empêche de minuscules fissures qui ne peuvent être observées que sous un microscope.En plus, la texture métallique de la planche est cohérente en hauteur pour assurer la beauté globale, et la partie la plus mince peut atteindre une précision de 0,3 mm.

2.Conception de la zone de distribution de type plaque de chocolat

Plein et même débit même sur les plaques les plus larges Utilisant un design innovant en forme de croix (également appelé bloc de chocolat),Nos zones de détournement de plaques assurent un débit adéquat et uniforme même sur les plaques les plus largesCette conception structurelle élimine efficacement les zones de stagnation des échanges de chaleur, ainsi que les problèmes de faible débit de mise à l'échelle et de corrosion des plaques causés par la stagnation.Détournement par la promotion Nous avons amélioré avec succès la capacité d'échange thermique de l'ensemble de la plaque en améliorant l'efficacité de l'échange thermique dans la zone et la zone de stagnationLe concept de conception unique de haute turbulence est conçu pour éviter l'obstruction des canaux interplate tout en maximisant l'effet d'auto-nettoyage.nous utilisons le principe de l'hydrodynamique pour régler la résistance de débit de manière progressive pour assurer que le fluide entre entre les plaques plus en douceur et optimise la libération de pression.

3.Conception du joint

Le joint soigneusement conçu, dont la structure adopte une forme de toit triangulaire, obtient un effet d'étanchéité linéaire.Sous l'action de la force de serrage, cette structure assure que la zone centrale du joint peut résister à la pression la plus forte, de sorte qu'une forte pression d'étanchéité peut être obtenue avec une force moindre,assurer des performances d'étanchéité exceptionnellesEn outre, même après démontage et montage répétés, le joint ne présentera qu'une déformation permanente minimale.L'ensemble du réservoir est conçu pour être fermé afin d'améliorer la stabilité de la structure globale.

4Caractéristiques du châssis et du système de positionnement

En utilisant une technologie de positionnement unique, nous avons conçu une méthode pour empêcher les panneaux de se déformer lors du démontage et de la position de la paroi vers le haut et vers le bas.le dispositif de positionnement maintient toujours sa précision après démontage et montage répétésPour améliorer l'effet d'alignement automatique, nous utilisons des jupes de positionnement auxiliaires aux quatre coins de chaque panneau.J'ai conçu une structure unique de queue de colombe et mis en œuvre une stratégie de positionnement multi-pointsCette méthode de positionnement est basée sur le principe de positionnement mécanique d'un plan, d'une broche fixe d'un côté et d'une broche mobile d'un côté.qui assure la liberté de la pièce en un sens, évitant ainsi efficacement le problème du surpositionnement.

5.Conception rapide de la structure d'installation

L'écrou de serrage avant est intégré à la vis par un boulon de verrouillage. Il y a une boîte de roulement en dessous. L'écrou de serrage arrière est empêché de se desserrer par une manche de verrouillage unique.Lors du démontage de l'échangeur de chaleur de plaque, vous n'avez qu'à serrer ou desserrer la pince avant. Il peut être complété en serrant les écrous. Il est plus pratique et plus rapide de démonter et d'assembler lors de l'inspection de l'échangeur de chaleur de plaque.Il s'agit d'un design typiquement convivial.
Toutes les parties du cadre sont reliées par des fils.
Les boulons de compression sont fabriqués par laminage à rouleaux.
Il y a un roulement sur le boulon de compression.
Les vis à pression peuvent être retirées latéralement

Dimensions de l'installation de l'équipement
