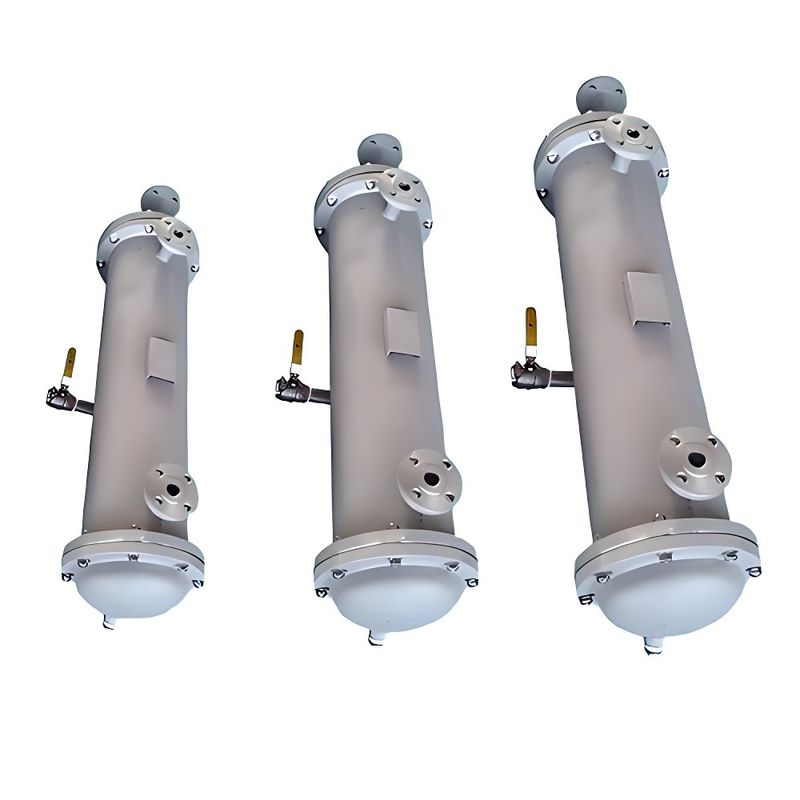

Échangeur de chaleur en acier inoxydable personnalisable 159-500 mm de diamètre

Échangeurs de chaleur personnalisables en acier inoxydable

Les échangeurs de chaleur à coque et à tube sont largement utilisés dans les industries chimique, pharmaceutique, alimentaire et des boissons, de la production d'alcool, de la réfrigération, de la construction civile et autres.feuille de tubeLes matériaux nécessaires peuvent être en acier au carbone ordinaire, en cuivre ou en acier inoxydable.un fluide entre par le tuyau de connexion de la tête, s'écoule dans le tube, et s'écoule du tuyau de sortie à l'autre extrémité de la tête.l'autre fluide entre par le tuyau de la coque et sort par un autre tuyau sur la coqueCeci est appelé l'échangeur de chaleur de la coque et du tube.

Classification et caractéristiques du produit

Échangeur de chaleur à feuille de tube fixe
La structure de l'échangeur de chaleur à feuille de tube fixe est relativement simple, compacte et peu coûteuse, mais l'extérieur du tube ne peut pas être nettoyé mécaniquement.
Le faisceau de tubes de l'échangeur de chaleur de feuille de tube fixe est relié à la feuille de tube, qui est soudée aux deux extrémités de la coque et reliée au couvercle supérieur.Le couvercle supérieur et la coque sont équipés de tuyaux d'entrée et de sortie de fluideEn général, une série de déflecteurs perpendiculaires au faisceau de tubes est installée à l'extérieur du tube.et l'intérieur et l'extérieur du tube sont deux fluides à températures différentesPar conséquent, lorsque la différence de température entre la paroi du tube et la paroi de la coque est grande, en raison de la différence de dilatation thermique des deux, une grande différence de température est générée,de sorte que le tube est tordu ou le tube est desserré de la feuille de tubePour surmonter le stress de la différence de température, un dispositif de compensation de la différence de température doit être fourni.lorsque la différence de température entre la paroi du tube et la paroi de la coque est supérieure à 60°CPour des raisons de sécurité, l'échangeur de chaleur doit être équipé d'un dispositif de compensation des différences de température.le dispositif de compensation (joint de dilatation) ne peut être utilisé que lorsque la différence de température entre la paroi de la coque et la paroi du tube est inférieure à 60 à 70 °C et que la pression du fluide sur le côté de la coque n'est pas élevée.Généralement, lorsque la pression du côté de la coque dépasse 0,6 mPa, l'anneau de compensation est trop épais et difficile à développer et à contracter et perd la fonction de compensation des différences de température.Il faut donc envisager d'autres structures..

Échangeur de chaleur à tête flottante

Une feuille de tube de l'échangeur de chaleur est reliée à la coque par une bride, et l'autre feuille de tube n'est pas reliée à la coque,de sorte que le tube peut se dilater et se contracter librement lorsqu'il est chauffé ou refroidi, mais un couvercle supérieur est relié à cette feuille de tube, appelé "tête flottante", de sorte que cet échangeur de chaleur est appelé échangeur de chaleur à tête flottante.le faisceau de tubes peut être retiré pour le nettoyage; l'expansion du faisceau de tubes reste inchangée et est limitée par la coque, donc lorsque la différence de température entre les deux milieux échangeurs de chaleur est grande,aucune tension de différence de température ne sera générée en raison de l'expansion thermique différente du faisceau de tubes et de la coqueSes inconvénients sont la structure complexe et le coût élevé.

Échangeurs de chaleur en U-tube
Dans un échangeur de chaleur en U-tube, chaque tube est plié en forme de U, et les deux extrémités sont fixées sur la même feuille de tube.résolvant ainsi le problème de la compensation thermiqueLe passage du tube est d'au moins deux passes, le faisceau du tube peut être retiré pour le nettoyage, et le tube peut se dilater librement.il est difficile de remplacer le tubeLes avantages sont la structure simple, le poids léger et adapté aux conditions de haute température et haute pression.Afin d'augmenter le débit du fluide du côté de la coque, un certain nombre de déflecteurs perpendiculaires au faisceau de tubes sont souvent installés dans la coque.Le baffle peut non seulement empêcher le fluide de court-circuit et augmenter le débit du fluide, mais aussi forcer le fluide à circuler à travers le faisceau de tubes plusieurs fois selon le chemin spécifié, augmentant considérablement le degré de turbulence.
Les déflecteurs couramment utilisés sont ronds et en forme de disque, et le premier est plus couramment utilisé.

Sélection de l'équipement

Paramètres de base de l'échangeur de chaleur en coque et en tube
